Tunnitöö:
Tutvuda trükkplaadi (PCB) disainimisega koos programmiga Eagle.
Programmi kasutamise abimaterjal saadaval SIIT.
- Koostada skeem praktikum 2 targa küttesüsteemi põhjal
- Alla laadida tunnitöö jaoks vajalik projektifail koos teegiga
- Valida vajalikud komponendid
- Asetada komponendid plaadile
- Komponentide vahel ühenduste loomine
- DRC (Design Rule Check)
Tark küttesüsteem
Tunniülesanne on disainida trükkplaat, mis implementeeriks teises harjutustunnis läbi tehtud targa küttesüsteemi. Sisendid antakse süsteemile läbi lükandnuppude ja väljundit simuleerib Led.
Joonis 1. Loogikaskeem NOR elementidega

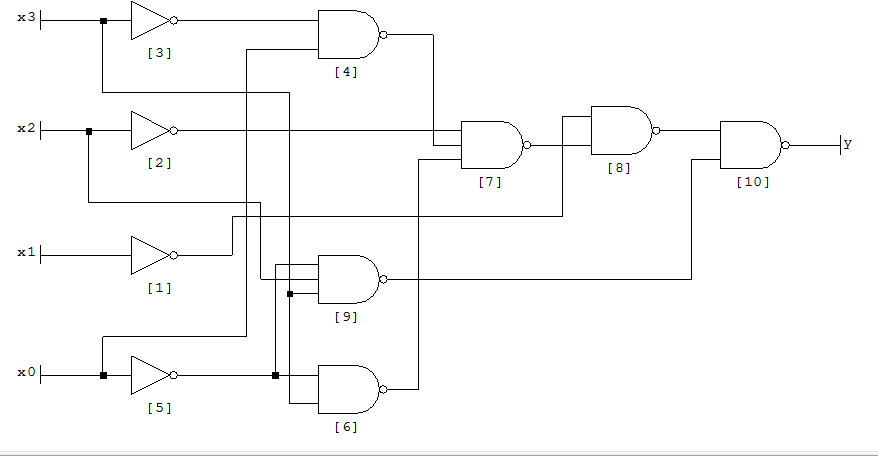

Joonis 2. Loogikaskeem NAND elementidega
